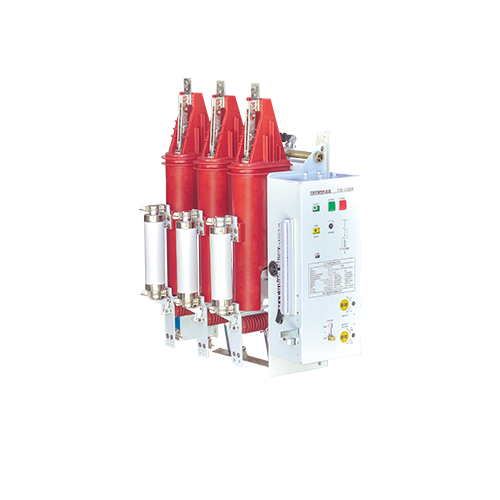

户内高压真空断路器

TYD-12GD(R) 系列户内高压三工位真空断路器具有优异的电气、机械性能,机构可靠稳定、寿命长。主回路采用固封极柱,提高了断路器的环境适应性和绝 缘可靠性;可靠的机械和电子性能,延长的机械寿命和电子寿命,使断路器的免维护成为可能。其可用于3.6-12kV 电力系统,作为电网设备,工矿企业动力设计的保护盒控制单元,适用于各种不同性质的负荷和频繁操作、多次开断短路电流的场合。产品拥有完善的机械和电气联锁装置,具有极高的操作稳定性和可靠性,确保操作人员和设备的安全,确保用电安全。

◆ 采用固封极柱技术。

◆ 产品采用模块式设计:框架结构,集成了隔离开关、固封真空断路器、接地开关、传感器、联锁机构、操作机构为—体的高性能小型化高压电气产品。

◆ 适配柜体尺寸为(500×1000×1800)mm。

◆ 旋转式隔离开关,分闸后具有可见的断口。

◆ 隔离开关、断路器、接地开关之间有强制机械联锁,防止误操作。

◆ 断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作,也可选用交、直流储能操作.实现远程控制。

◆ 柜门与接地开关设计有可靠联锁结构,确保操作人员的安全。

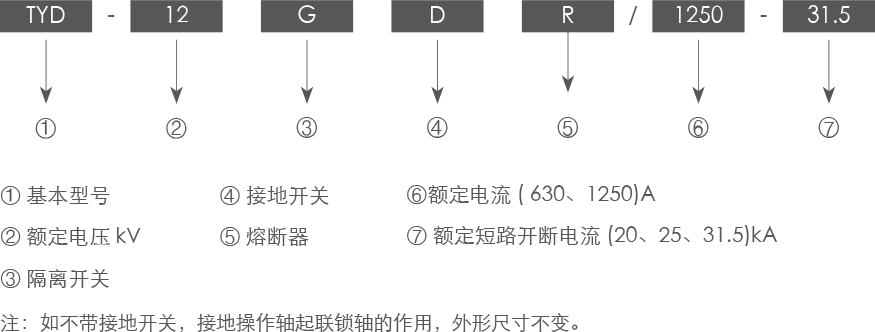

  • 型号含义
  • 使用条件
  • 技术参数

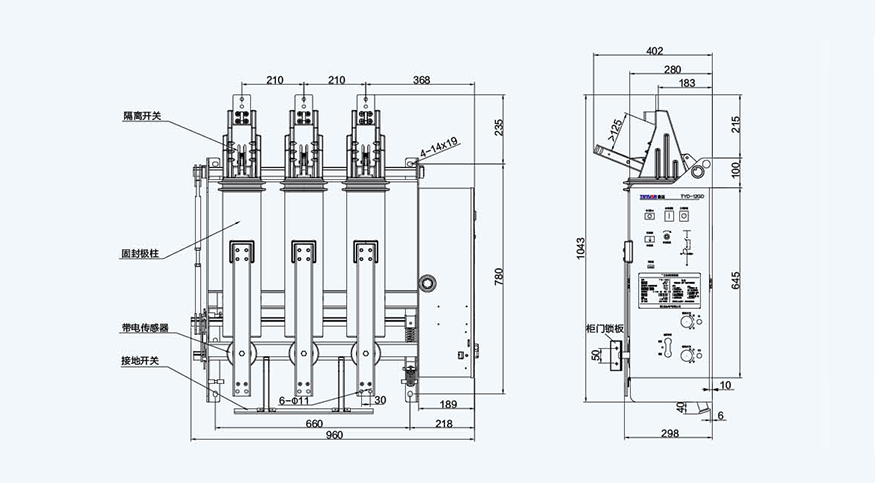

  • 外形及安装尺寸

◆ 周围环境温度:-25℃ +40℃;
◆ 相对湿度:日平均值<95%,月平均值<90%;
◆ 海拔高度:不高于1000m;
◆ 地震烈度:不超过8 度:
◆ 使用场所:无爆炸危险、化学和剧烈振动及污秽。
◆ 海拔高度1000 米以上使用条件
◆ 在海拔高度超过1000 米的时候。空气密度相对会下降,这将影响到电器的保护系数。
